ZCS(DF)系列水用电磁阀适用于以水或其它气液体为工作介质，可自动化控制或远程控制空气、水、油液体等工作介质管路的通断。由于空气电磁阀|水液电磁阀采用橡胶密封，故对工作介质的清洁度要求大大减低，具有启闭讯速，可靠性高等特点。 空气电磁阀|水液电磁阀结构原理 水用电磁阀通径15～100为膜片式为二次开阀的先导式电磁阀，通径125～300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。 根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀呈通路状态。 当线圈断电，磁场消失，活动铁芯复位，封闭副闭口，断而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。 常开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。

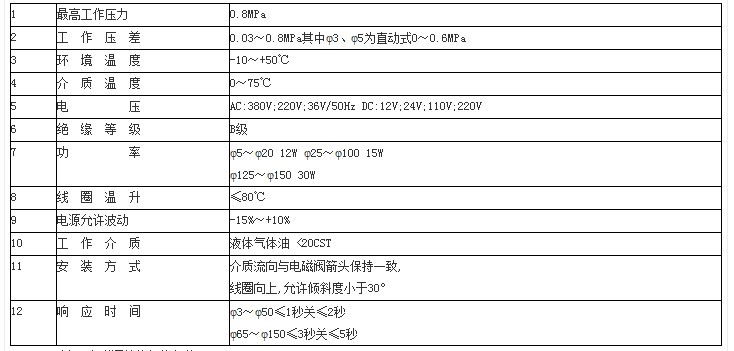

二、 ZCS(DF)系列水用电磁阀技术参数

工作介质 水、粘度≤4°E的油及其它非腐蚀性流体 介质温度℃ ≤60 公称压力(Mpa) 1.0 工作压差(Mpa) 0.05～1.0 0.1～1.0 0.15～1.0 电源电压 AC220V其余规格可作特殊订货 额定流量系数(kv) 按JB/T352-94规定 泄漏量(ml/min) 按JB/T352-94-F规定 公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 功耗 36VA 50VA 防爆标志 dⅡBT4 防爆证编号 CE991010 出线口接线 内螺纹M20×1.5 环境温度 -40-+60℃

三、 ZCS(DF)系列水用电磁阀安装尺寸

公称通径DN 内螺纹连接 法兰连接 外形尺寸 内螺纹 外形尺寸 法兰尺寸
