—、产品概述

　　HA004-4X-10/16Q型自力式带止回压差控制阀(下称压差控制阀)是一种保 持阀进、出口压力差不变的动态平衡水力自控阀门，也称压差平衡阀或旁通压差控 制阀等。

　　△ P=P1 -P2不受阀前压力的波动而影响。应用最广的△ P在0.5MPa范围之内, 也可对其他压差任意调节，是空调/暖通系统中，达到动态平衡不可缺少的自控设备。 若AP大于0.7MPa时，应与厂方商量。

　　当压差控制阀安装在泵的出口处时，可以稳定泵进、出口之间压差，有效限定泵 的流量，防止超负荷运行保证机组安全。当水泵停止时，主阀即自动关闭。

二、技术参数

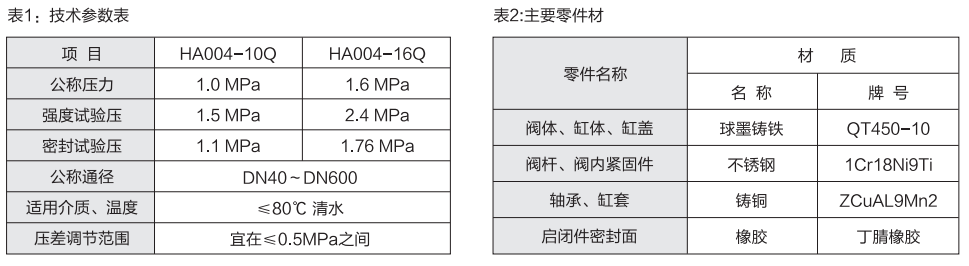

　　连接法兰按GB/T17241.6标准制造，强度和密封试验按GB/T13927执行。 主要试验技术参数见表1,主要零件材质见表2,外形见图1。

三、工作原理

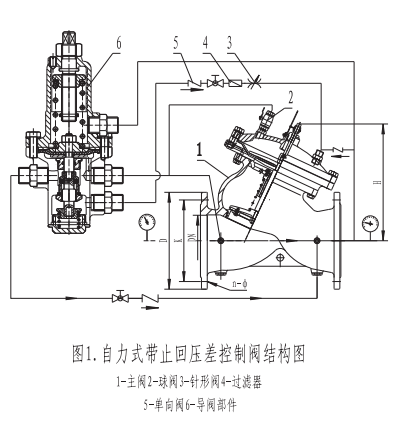

　　1) .自力式：所谓自力式是指：该压差控制阀是由主阀进、出口介质的自身压 差，驱动活塞传动的全自动水力自控阀门(见图1),不需要外加动力和电控装置。 这种压力信号传给灵敏的导阀6,通过导阀高精度弹簧调节和放大控制，确定阀前 与阀后的设定压差。

　　2) .设定压差值不受管网压力的波动而变化:当阀前压力增加时，压差也增加， 此时导阀开度加大，主阀上控制室压力减小，阀瓣开度加大，阀后压力随之增加， 保持压差不变，当阀前压力减小时则反之，保持压差不变。

　　3) .压差AP调节范围大：压差导阀利用极敏感的可调节弹簧来承载压差及平 衡进口压力的波动。常用压差AP在0~0.5MPa之间为最佳、应用最广，若需要 更大范围调节请在订货时说明。

　　4) .具有自动止回功能:压差控制阀不会增加压力，若阀前压力不足以提供设 定压差时，主阀自动缓闭。当阀后压力大于阀前压力或停泵时，压力水经图示右 侧球阀、单向阀及时注入活塞上控制室，主阀自动缓闭。关闭速度可以调节，避免 水锤的破坏。

　　5) .提高系统效率：图2为稳定暖通/空调系中常见的三种安装形式供参考。

　　6) .提高泵的使用效率:若安装在泵的进出口，可稳定泵的吐出场程在高效区运 转,提高泵的使用效率而节能。

　　7) .抗汽蚀性能强:丫型宽阀腔“葫芦”形阀体具有极佳的抗汽蚀性能，在高压 差、热水工况中抗汽蚀性能尤为明显。

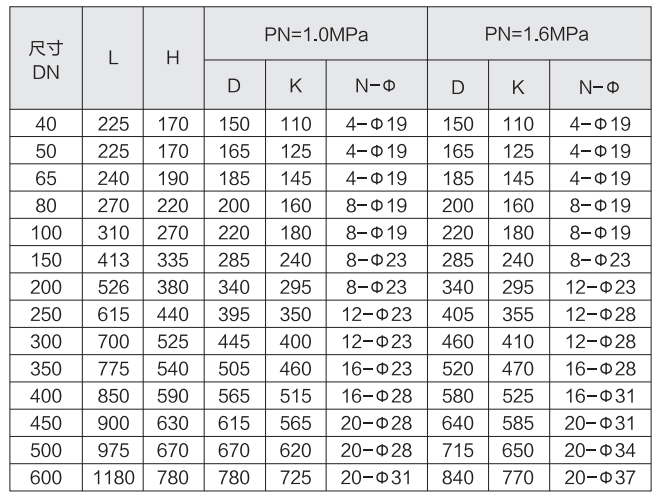

　　表3:外形连接尺寸

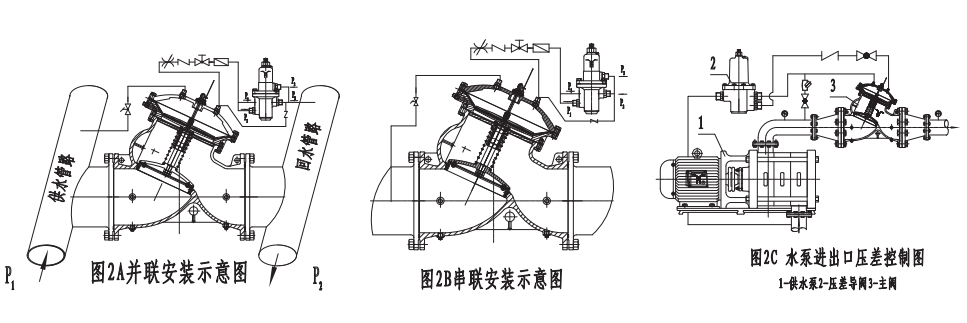

四、典型安装示意图
